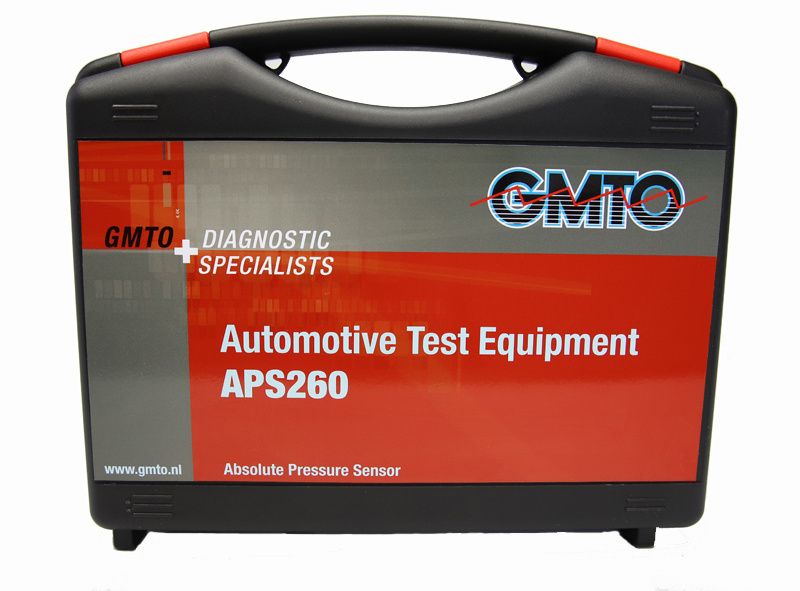

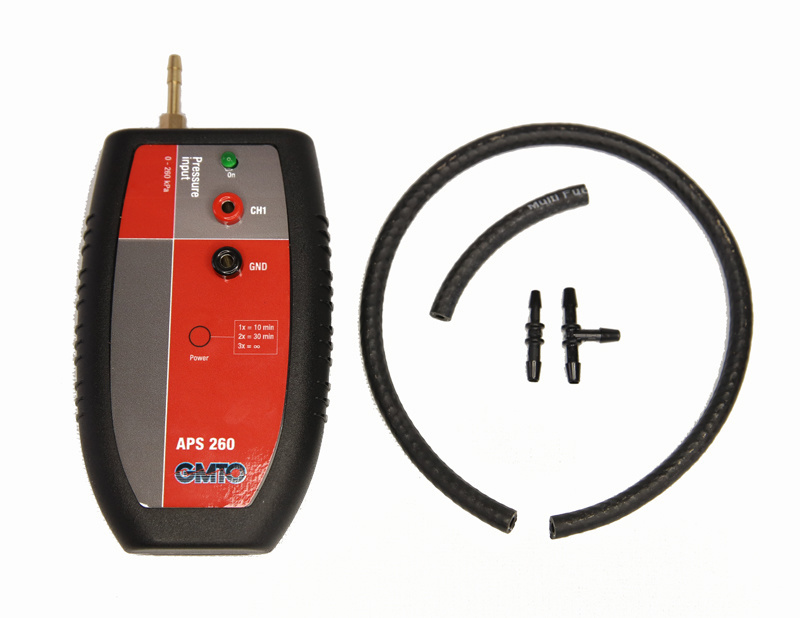

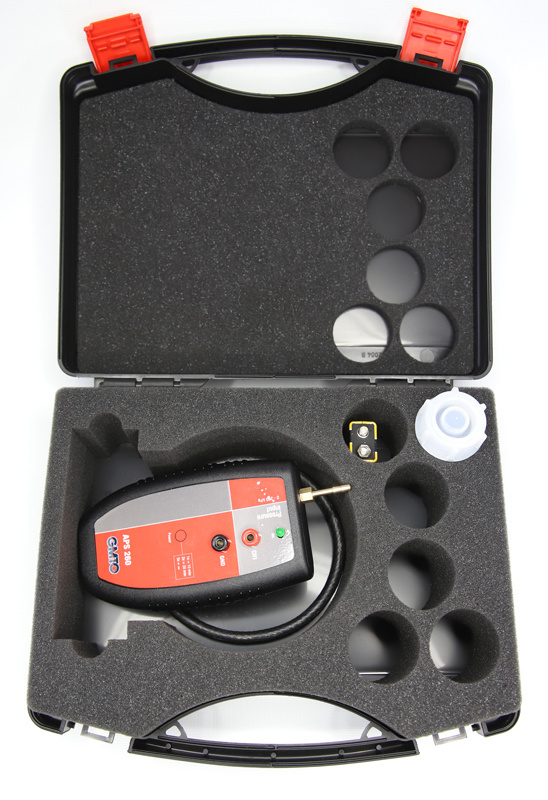

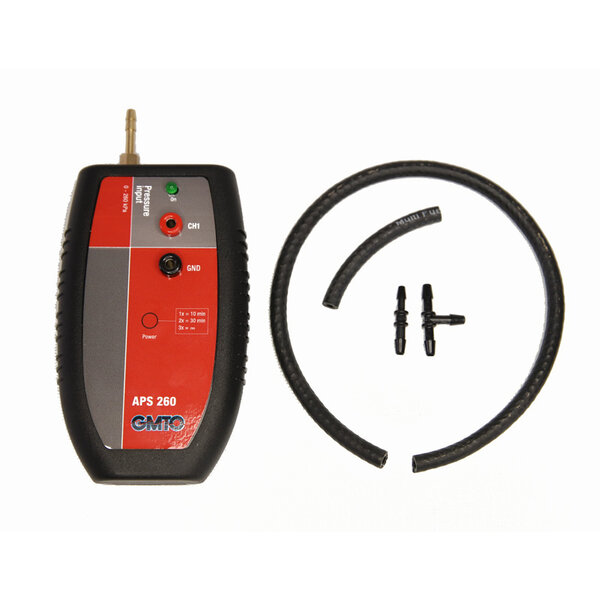

GMTO APS 260 Capteur pression absolue

Informations

L'APS 260 est un manomètre absolu pour l'oscilloscope.

Fonctionnement de l'APS 260

L'APS 260 peut mesurer des pressions comprises entre 0 Bar et 2,6 Bar absolus. Grâce à ce capteur de pression sensible, les plus petites variations de pression qui se produisent dans le canal d'entrée ou de sortie sont rendues visibles à travers l'oscilloscope. Avec les moteurs à turbocompresseur, le fonctionnement et le profil de pression du système turbo peuvent être vérifiés. Les impulsions de pression dans l'échappement peuvent également être vérifiées à basse vitesse. Cela rend les ratés d’allumage très faciles à observer.

Grâce aux mesures prédéfinies dans le logiciel ATIS, les valeurs sont indiquées exactement en pression (mbar) sur l'écran du scope. Il est également possible de configurer le logiciel de l'oscilloscope pour que la valeur mesurée corresponde à l'écran de l'oscilloscope. Voir le manuel du logiciel oscilloscope.

L'APS 260 peut être utilisé, entre autres, pour :

Diagnostic admission et échappement (diagnostic soupapes et poussoirs).
Diagnostic comparatif de pression d'admission et de pression turbo.
Diagnostic des technologies de mesure et de contrôle.
Mesures d'impulsions de pression à l'admission et à l'échappement pour vérifier la respiration du moteur.

Spécifications techniques :

Plage de mesure : de 0 bar à 2,6 bar absolu
Tension d'alimentation : 9 volts (batterie bloc de 9 volts
Précision : 5%
